ESD 門禁人臉系統參數說明

一、系統組成

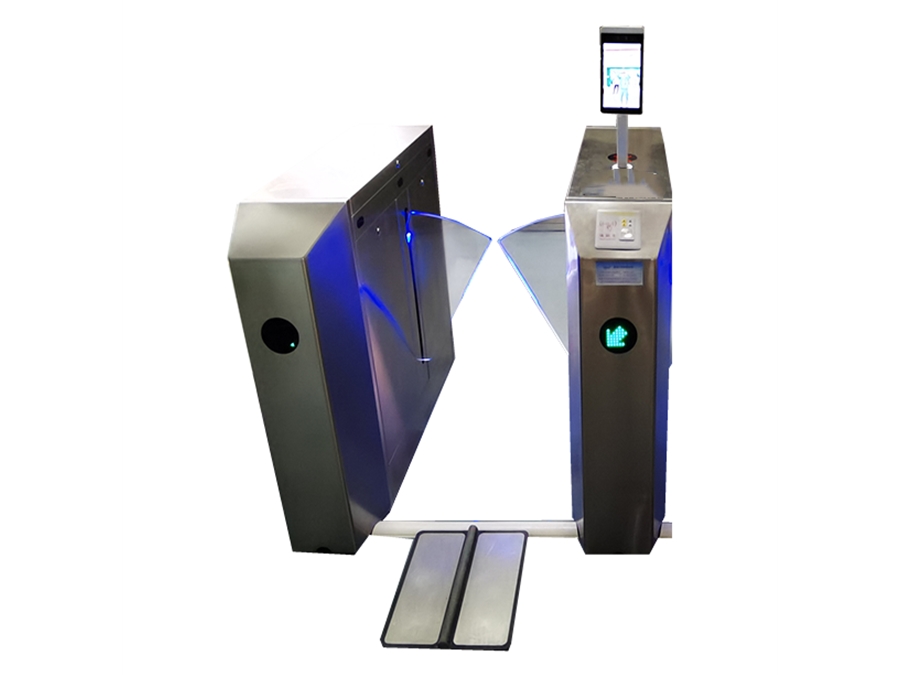

ESD 人臉門禁系統主要由人臉識別終端、高精度電阻測試儀、帶屏蔽雙腳腳踏板以及電源等部分組成。其中，人臉識別終端安裝在閘機支架上。

（一）   人臉識別終端

1.     功能概述： 人臉識別終端內嵌 ESD 測試程序，軟件通過 RS485 通訊與電阻測試儀連接，可實現讀取信息、獲取測試數據、獲取環境數據以及下發參數等功能；同時，通過以太網和數據庫連接，進行信息的讀寫操作，用以保存數據和下發數據。該產品適配小擺閘、速通門等機體小巧的門禁通道閘。

2.     詳細參數：

·       CPU：RK3288，四核，主頻 1.6 GHz

·       內存：運行內存 2G，儲存容量 8G

·       人臉識別：配備 200W RGB + IR 雙目攝像頭，提供更的人臉識別功能

·       操作系統：安卓 7.1 版本

·       外形尺寸：199.4mm×148.79mm×24.5mm

·       顯示屏：8 英寸，全視角，170°IPS 液晶屏

·       分辨率：800×1280

·       工作電壓：DC 12V

·       工作溫度：-20℃～60℃

·       工作濕度：20%至 90%（在不凝結水滴狀態下）

·       外設接口：RS485、USB×2、以太網、WIFI

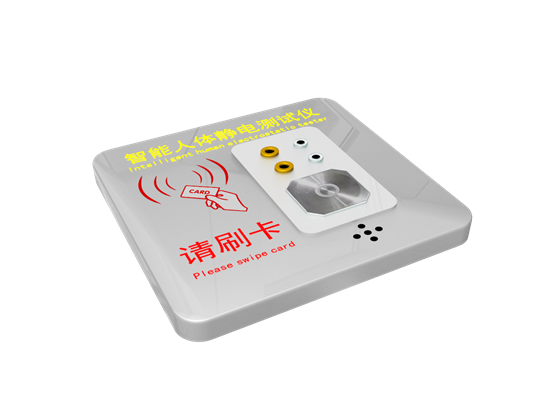

（二）   高精度電阻測試儀

3.     功能概述： 高精度電阻測試儀是系統的核心組成部分，主要用于進行人體與靜電環、靜電鞋之間的電阻識別。通過硬件核心算法，實現控制、識別、報警等功能，并通過 RS485 通訊與安卓工控機連接，再通過以太網上傳至數據庫。此外，測試按鈕與地線接通時，具備釋放導走人體靜電的功能。該測試儀內置了靜電手環插孔、蜂鳴器、雙頻刷卡模塊等。

4.     詳細參數：

·       外形尺寸：119mm×131mm×31mm（開孔尺寸：110mm×130mm）

·       工作電壓：DC 9V - 12V

·       工作電流：200mA

·       工作溫度：-10℃～70℃

·       工作濕度：90%RH（不凝露）

·       內置接口：雙頻讀卡，可讀 IC、ID 等市面上大部分射頻卡，如需讀取加密卡，請?zhí)崆案嬷?/span>

·       外置接口：單回路手環插孔、雙回路手環插孔、測試按鈕、RS485、韋根通訊×2、干接點信號×2、雙腳腳踏板信號

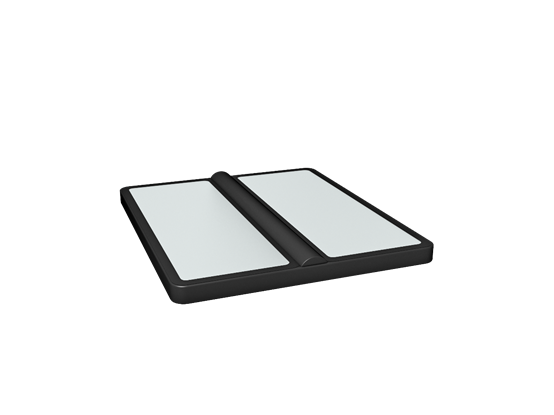

（三）   帶屏蔽雙腳腳踏板

5.     功能概述： 腳踏板是測試靜電鞋阻值的關鍵部件，通過屏蔽線纜與電阻測試儀連接，有效抗干擾，能更加地測出靜電鞋與人體的阻值。腳踏板的導體采用 304 不銹鋼板，具有耐磨防腐蝕的特性；底部增加了腳墊，可有效防水。在外觀設計上，采用不銹鋼板下沉與底座呈現一體化，左右腳之間增加隔條，防止左右腳互相干擾。

6.     詳細參數：

·       外形尺寸：380mm×345mm×50mm

·       重量：3.9KG

·       線長：1800mm

·       線材：雙芯 pvvp 屏蔽線

·       材質：底座采用米白色聚丙烯，金屬導體采用 304 不銹鋼板

二、維護說明

（一）日常檢查

1.     外觀檢查

·      每天檢查設備外觀是否有損壞、變形，如人臉識別終端的顯示屏是否有裂痕，高精度電阻測試儀外殼是否有破損，帶屏蔽雙腳腳踏板是否有凹陷或磨損等。

·      查看各部件的連接線纜是否松動、破損，包括 RS485 通訊線、以太網連接線、屏蔽線纜等。

2.    功能檢查

·      測試人臉識別功能是否正常，可使用不同人員的面部進行識別測試，確保識別準確率和速度符合要求。

·      檢查高精度電阻測試儀的電阻測試功能，定期使用標準電阻進行校準測試，確保測試數據的準確性。

·      驗證帶屏蔽雙腳腳踏板的阻值測試功能，人員正常站立在腳踏板上，觀察測試結果是否正常。

（二）清潔維護

潤滑保養：每季度對翼閘的活動部件，如擺臂的轉軸、機芯的傳動部件等，添加適量的潤滑油，以保證其運轉順暢，減少磨損。

3.    人臉識別終端

·      每周使用干凈、柔軟的布輕輕擦拭顯示屏，避免使用含有酒精或其他化學物質的清潔劑，以免損壞屏幕。

·      清潔攝像頭鏡頭，去除灰塵和污漬，保持拍攝圖像清晰。

4.    高精度電阻測試儀

·      檢查測試按鈕、插孔等部位，如有污垢可使用棉簽蘸取少量酒精輕輕擦拭。

5.    帶屏蔽雙腳腳踏板

·      定期用濕布擦拭腳踏板表面，去除污垢和腳印。

·      檢查金屬導體表面是否有氧化或腐蝕現象，如有可使用金屬清潔劑進行清潔和保養。

6.     潤滑保養：每季度對翼閘的活動部件，如擺臂的轉軸、機芯的傳動部件等，添加適量的潤滑油，以保證其運轉順暢，減少磨損。

（三）軟件維護

7.    系統更新

·      關注廠家發布的軟件更新信息，及時對人臉識別終端的操作系統和 ESD 測試程序進行更新，以修復已知漏洞和提升性能。

·      更新高精度電阻測試儀的固件，確保其功能的穩定性和準確性。

8.    數據備份

·      定期對數據庫中的數據進行備份，防止數據丟失?？筛鶕?jù)實際情況選擇每天、每周或每月進行備份。

（四）故障處理

9.    常見故障判斷

·      如果人臉識別終端無法正常識別人員面部，可能是攝像頭故障、軟件設置問題或環境光線過強/過暗等原因?qū)е隆?/span>

·      高精度電阻測試儀測試結果異常，可能是測試按鈕損壞、內部電路故障或校準不準確等問題。

·      帶屏蔽雙腳腳踏板阻值測試不準確，可能是屏蔽線纜損壞、導體接觸不良或腳踏板本身故障。

10.  故障排除方法

·      對于簡單故障，如線纜松動，可重新插拔線纜進行解決。

·      若軟件出現問題，可嘗試重啟設備或恢復默認設置。

·      對于復雜故障，如硬件損壞，應及時聯系廠家的技術支持人員進行維修或更換部件。
