簡介：

本產品根據ISO/CD8782-I標準制成，檢測手腕帶、靜電鞋與人體的電阻，并有語音提示檢測結果，是靜電防護場所中必不可少的檢測儀器，采用安全DC12V電源供電，可自行制定測試項目和測試范圍。

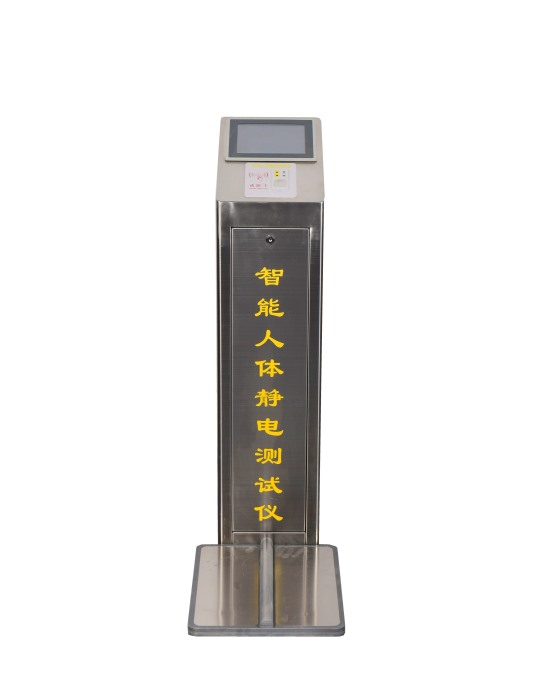

一、      JH-002 ESD人體靜電綜合測試儀的基本部件和功能

1、  不銹鋼測試儀，帶防水功能

2、  一臺雙腳電阻傳感器腳踏板

3、  手腕帶和靜電鞋獨立檢測和同時檢測功能。

4、  配合后臺管理軟件，刷卡自動識別測試項目，電腦100%無紙化記錄管理測試數據.

二、      產品使用步驟

1、  檢測人員須先把手腕帶插入測試孔

2、  雙腳站立于檢測板上

3、  用手指觸摸檢測儀上面的金屬片

4、  檢測人員觸摸金屬片的瞬間，即可實現并完成檢測

三、      閘機的開啟條件

1、  閘機依據檢測條件，給出檢測結果，即檢測符合靜電值的要求時，輸出開閘信號。

2、  若檢測條件不符時，電子鎖無響應即不開啟。

四、      產品出廠參數

以下測試參數都以目前國內為標準，也可以改變成國外測試標準

性能參數：

工作電壓：輸入AC220V 輸出DC12V

外形尺寸：290*290MM*1200MM

工作時間：無限制

環境條件：

濕度：0%~90%

溫度：5C°~ 60C°

使用壽命：10年

可外接電鎖，直接驅動三輥閘、擺閘、翼閘，電磁鎖,風淋室門禁等.

出廠默認設置：

手腕帶：750KΩ~10MΩ

靜電鞋：100KΩ~100MΩ

測試儀靜電鞋

測試范圍：750KΩ – 100MΩ    精度±5%

多種測試范圍可以任意選擇一種，隨心所欲。

測試儀手腕帶

測試范圍：750KΩ – 10MΩ      精度±5%

 多測試范圍可以任意選擇一種，隨心所欲。

電氣特性

主機輸入：12V DC

電流 ：700mA

溫度 ：-20℃— 50℃

濕度 ：10% ~ 95% R.H

注：本儀器另可符合其他國家標準，由客戶定制測試范圍的上限及下限阻值。

產品安裝：

1.      將JH-002測試儀固定立式安裝在需要位置

2. 使用配套電纜線將測試儀和腳踏板連接
3. 通過220V AC-12V DC變壓器輸入電源

注意事項：

該套系統配件如下:

1. 測試系統軟件
2. 測試儀主體及腳踏板

3. 12VDC開關電源(220V輸入)

4.產品說明書

5.安裝連接線
